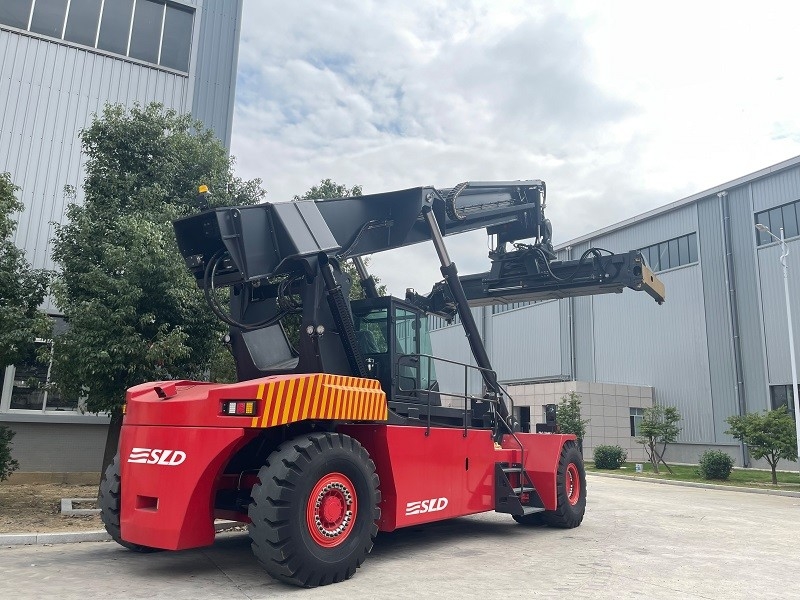

La cabina ergonomica 45000kg carica l'impilatore di portata di RS per il contenitore pesante

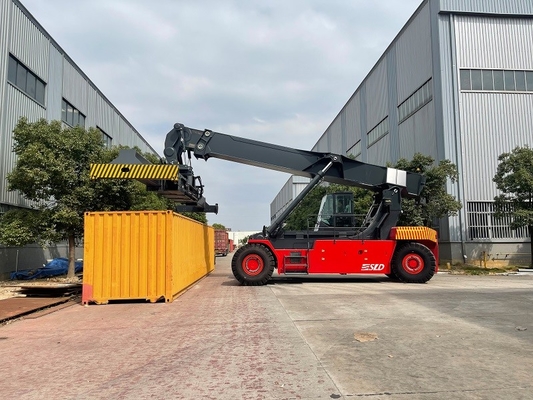

Gli impilatori di portata di RS 45 tonnellate funzionano al porto marittimo per i contenitori pieni pesanti

45 tonnellate del contenitore di impilatore di portata sono ampiamente uso in porti e stazione di trasferimento ferroviaria per l'impilamento ed il trasferimento dei contenitori standard pesanti da 20ft & 40 ft, prezzo economico, su efficiente.

Vantaggi per l'impilatore di portata del contenitore di SLD 45tons come seguire:

1, parti principali usa per importare le marche famose. Per esempio, motore di marca dell'America CUMMINS, trasmissione tedesca di marca di ZF, asse guidato di marca tedesca di Kessler ed asse della direzione, circuito idraulico di Linde della classe del mondo, sistema di controllo di marca CANBUS dell'America Parker ecc.

2, cabina spaziosa adottano la più nuova progettazione ergonomica, progettazione costante della cabina per assicurare la sicurezza e la comodità dell'operatore. Con la leva di comando multifunzionale, il condizionatore d'aria di raffreddamento ecc.

3, esposizione di Gran-colore mostrano le informazioni dell'importazione, possono essere usati come piccola tavola di diagnosi dei guasti, lavoro di alta efficienza dell'operatore di aiuto.

4, l'asta sono fatti del piatto d'acciaio con forza ad alta resistenza (può sopportare 70kg/mm2).

5, velocità dell'più alto ascensore: aumento 50% di velocità dell'ascensore quando carico 31 tonnellata confrontata ad altra

marche famose (Konecrane, Kalmar, Sany).

Pieno carico: 0.28m/s (45tons)

Carico normale: 0.39m/s (31tons)

Velocità dell'azionamento: 25Km/h

Pressione di esercizio: 310bar


• CARATTERISTICHE
  Modello		SLDR450
  Unità motrice		Diesel
  Tipo di operazione		Driver messo
  Capacità di carico (L1, L2, L3)	Q (chilogrammo)	45000/31000/16000
  Centro del carico, prima fila (L1)	c (millimetro)	1800
  Centro del carico, seconda fila (L2)	C (millimetro)	3860
  Carichi il centro, la terza fila (L3)	C (millimetro)	6400
  Centro dell'asse al centro dello spalmatore (L1-1/2 alti)	x (millimetro)	2800
  Interasse	y (millimetro)	6400
  DIMENSIONI
  Angolo di ascensore dell'asta, aumento/abbassato	α/β (/°)	61/0
  L'asta di altezza si è abbassata	h1 (millimetro)	4945
  Altezza dell'ascensore (L1, L2, L3)	h3 (millimetro)	15900/14100/11350
  L'altezza, asta ha esteso	h4 (millimetro)	19000
  Altezza della cabina	h6 (millimetro)	3900
  Altezza, il sedile dell'operatore	h7 (millimetro)	2840
  Rimorchio dell'altezza di coppia	h10 (millimetro)	600
  L'altezza della serratura di torsione si è abbassata	h13 (millimetro)	1495
  Lunghezza totale con lo spalmatore	l1 (millimetro)	11618
  Lunghezza totale	l2 (millimetro)	8410
  Larghezza totale	b1/b2 (millimetro)	4180/3400
  Larghezza di/40' dello spalmatore 20'	b3 (millimetro)	6050/12150
  Spazio al suolo minuto.	m1 (millimetro)	345
  Spazio frantumato, centro dell'interasse	m2 (millimetro)	350
  Impilando navata laterale 20' contenitori	Ast (millimetri)	10225
  Impilando navata laterale 40' raggio containersTurning	Ast (millimetri)	13050
  Distanza minima del punto di articolazione	Con la a (millimetri)	8605
  Distanza minima del punto di articolazione	b13 (millimetro)	3400
  Wheelspan, ruote anteriori	b10 (millimetro)	3030
  Wheelspan, ruota posteriore	b11 (millimetro)	2786
  PESO
  Peso (effettuare a vuoto/caricato)	chilogrammo	71400/116400
  Carico sull'asse motore (effettuare a vuoto/caricata)	chilogrammo	36400/101900
  Carico sull'asse di guida (effettuare a vuoto/caricato)	chilogrammo	35000/14500
  PRESTAZIONE
  Velocità di viaggio (effettuare a vuoto/carica)	Km/ora	25/21
  Classificabilità (effettuare a vuoto/caricata)	%	30/28.8
  Forza di trazione (effettuare a vuoto)	Kn	408
  Velocità di sollevamento (effettuare a vuoto/carica)	m/s	0.39/0.28
  Velocità di colata (effettuare a vuoto/carica)	m/s	0.39/0.39
  CABINA
  Cabina chiusa mobile
  Fornito del A/C, raffreddantesi/funzioni di riscaldamento
  Livello acustico al sedile del driver	DBA	74
  MOTORE
  Marca		CUMMINS
  Tipo		QSM11
  No/spostamento del cilindro		6/10820 di cm3
  Velocità stimata stimata di potere @		250kw @ 2100rpm
  Coppia di torsione massima		1674Nm@ 1500rpm
  Corrente nominale dell'alternatore		150A
  Batteria		24V
  TRASMISSIONE
  Marca		AUTO ZF/5WG261
  Tipo		Automatico-spostamento/interruttore di sicurezza
  Tipo della frizione		Convertitore di coppia
  Ingranaggio no.		5F/3R
  PNEUMATICI
  Ruote motrici		18.00-25 40 PAIA
  Volanti		18.00-25 40 PAIA
  Tipo		Pneumatico
  Pressione		10 barre
  Quantità, parte anteriore/parte posteriore		4/2
  CAPACITÀ DEI CARRI ARMATI
  Serbatoio dell'olio idraulico	L	800
  Serbatoio di combustibile	L	500
  ASSE MOTORE
  Marca		Kessler/Germania
  Modello		D102PL341
  ASSE DI GUIDA
  Marca		Kessler/Germania
  Modello		L102
  Direzione		Doppio cilindro di azione
  SISTEMA DI FRENATURA
  Freno di stazionamento		Bagnato-disco idraulico
  Freno di stazionamento		Il freno a disco liberato elettrico, ha permesso quando a spento
  CIRCUITO IDRAULICO
  Pompa a pistone gemellata
  Pressione massima: 310 barre
  Carico che percepisce sistema
  Dispositivo di raffreddamento idraulico con il motore elettrico
  Serbatoio dell'olio separato del freno
  ASTA
  cilindri doppi dell'ascensore di azione 2x
  cilindro doppio di estensione di azione 1x
  SPALMATORE
  Trattando iso 20' - 40' contenitori
  2x che attenua cilindro	cambio 2x & sistema di frenatura
  Marca	SP45
  Giri i gradi	-105°/+195°
  Sideshift	-800/+800mm
  SICUREZZE DEL CAMION
  Sistema di visualizzazione di errore
  Contro sistema per i contenitori
  Pesando sistema (precisione bassa)
  Sistema elettrico di anti-sovraccarico
  Sistema di controllo completo del potere-bus
  Interruttore di sicurezza del cambio di direzione
  Il freno di stazionamento ha permesso quando a spento
  Commutatore di Seat
  SICUREZZE DELLO SPALMATORE
  Chiusura/che sblocca solo dopo l'atterraggio corretto
  Sollevamento/che si abbassa soltanto quando i 4 twistlocks sulla stessa posizione
  Commutatore di limite antiurto di rotazione
